Màn Hình LED Bao Gồm Những Phụ Kiện Gì? Cấu Tạo Và Nguyên Lý Hoạt Động Chi Tiết

1. Giới thiệu về màn hình LED

Trong thời đại công nghệ số, màn hình LED đã trở thành thiết bị hiển thị phổ biến trong nhiều lĩnh vực: sân khấu, hội nghị, quảng cáo, trung tâm thương mại, nhà hàng, tòa nhà, showroom, và thậm chí cả trong sản xuất công nghiệp.

Nhờ độ sáng cao, màu sắc sống động, tuổi thọ bền và khả năng tùy biến kích thước linh hoạt, màn hình LED đang dần thay thế các loại màn hình LCD, TV truyền thống.

Tuy nhiên, không phải ai cũng hiểu một màn hình LED bao gồm những phụ kiện gì, và mỗi thành phần đóng vai trò ra sao trong hệ thống.
Bài viết này sẽ giúp bạn nắm rõ cấu tạo chi tiết, nguyên lý hoạt động và cách lựa chọn linh kiện LED chuẩn kỹ thuật cho mọi ứng dụng.

2. Màn hình LED gồm những bộ phận chính nào?

Một màn hình LED hoàn chỉnh thường bao gồm hai nhóm thành phần chính:

•  Phần hiển thị hình ảnh (phần cứng chính)

•  Phần điều khiển và phụ kiện hỗ trợ (thiết bị phụ trợ)

Cấu trúc chi tiết được trình bày bên dưới

3. Các phụ kiện và linh kiện chính trong màn hình LED

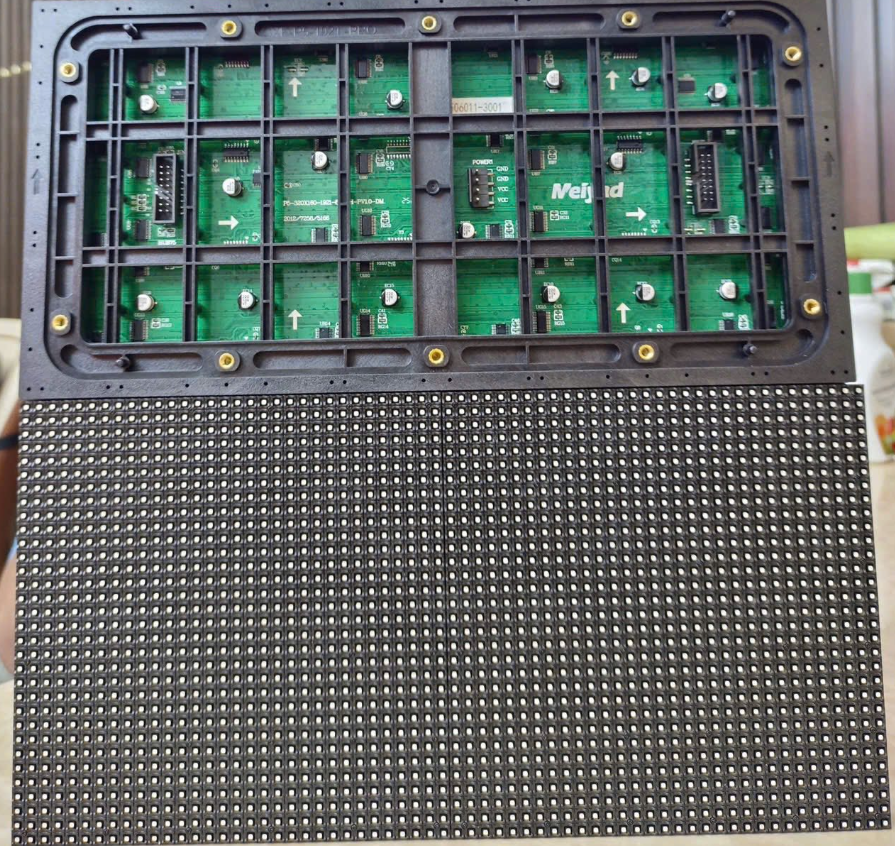

3.1. Module LED (bảng LED)

Đây là thành phần cốt lõi tạo nên hình ảnh hiển thị trên màn hình.
Mỗi module LED là một bảng mạch điện tử chứa hàng trăm – hàng nghìn bóng LED nhỏ (đi-ốt phát sáng), được sắp xếp theo ma trận điểm ảnh (pixel).

Chức năng:

• Hiển thị hình ảnh, video, chữ, logo.

• Liên kết nhiều module lại thành một màn hình lớn.

Phân loại:

• Module LED trong nhà (Indoor) – độ sáng vừa phải, pixel nhỏ (P1.25 – P5).

• Module LED ngoài trời (Outdoor) – chống nước, độ sáng cao (P6 – P10 hoặc hơn).

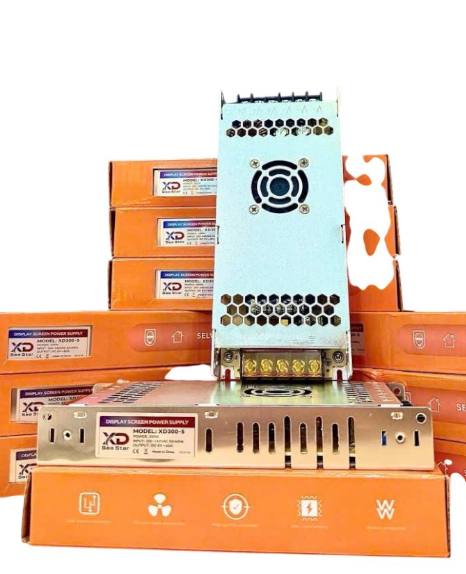

3.2. Nguồn điện (Power Supply)

Nguồn điện là bộ chuyển đổi dòng điện xoay chiều (AC) sang dòng điện một chiều (DC), cung cấp năng lượng cho module LED và bo điều khiển.

Thông số thường gặp:

• 5V – 60A, 5V – 40A, hoặc 200W – 350W.

• Một màn hình LED lớn thường dùng nhiều bộ nguồn lắp nối song song.

Lưu ý khi chọn nguồn:

• Ưu tiên nguồn chính hãng (Meanwell, G-energy, Mornsun...).

• Chọn đúng công suất theo số module sử dụng.

• Nguồn tốt giúp màn hình hoạt động ổn định, không nhấp nháy.

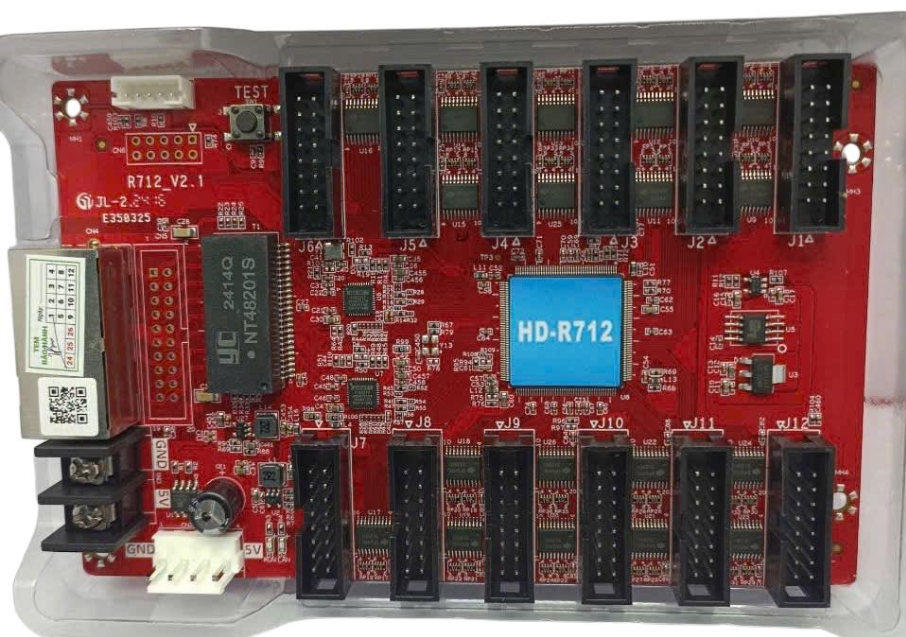

3.3. Card điều khiển (Sending & Receiving Card)

Card điều khiển (Controller Card) là “bộ não” của màn hình LED, giúp nhận tín hiệu từ máy tính, bộ xử lý, hoặc USB để hiển thị hình ảnh.

Gồm 2 loại:

• Card phát (Sending Card): kết nối với máy tính / bộ xử lý video.

• Card nhận (Receiving Card): gắn trực tiếp trên module LED, nhận dữ liệu hiển thị từ card phát.

Các thương hiệu thông dụng:
NovaStar, ColorLight, Linsn, Xixun, Huidu…

Tính năng chính:

• Xử lý hình ảnh và đồng bộ dữ liệu.

• Cân chỉnh màu sắc, độ sáng, tần số quét.

• Hỗ trợ kết nối không dây hoặc qua mạng LAN.

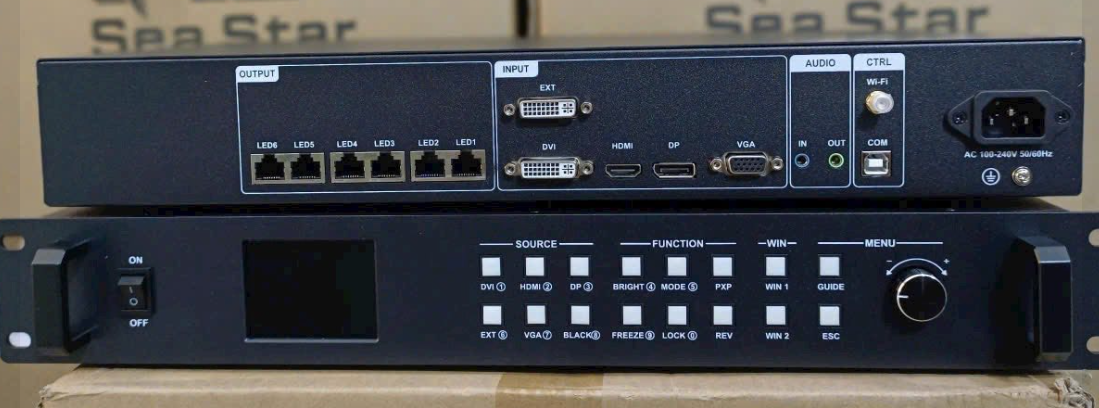

3.4. Bộ xử lý video (Video Processor)

Bộ xử lý video đóng vai trò trung gian giữa nguồn tín hiệu và màn hình LED.
Nó giúp chuyển đổi tín hiệu từ HDMI, VGA, DVI, hoặc SDI sang định dạng mà card điều khiển hiểu được.

Tác dụng:

• Hỗ trợ chia khung hình, ghép nhiều màn LED.

• Điều chỉnh độ phân giải, tỷ lệ khung hình, màu sắc.

• Dùng nhiều trong sân khấu, hội trường, truyền hình, sự kiện trực tiếp.

3.5. Cáp tín hiệu (Signal Cable) và dây nguồn

Đây là phần “mạch máu” của hệ thống, giúp truyền tín hiệu và điện năng.

Các loại cáp phổ biến:

• Cáp mạng CAT5/CAT6: truyền dữ liệu giữa card điều khiển.

• Cáp DVI / HDMI / SDI: kết nối bộ xử lý video và máy tính.

• Dây nguồn điện: cung cấp điện từ bộ nguồn đến module.

Lưu ý:
Sử dụng cáp chất lượng cao giúp giảm nhiễu, tăng độ ổn định và độ bền của toàn hệ thống.

3.6. Khung cabinet (vỏ module / khung sắt hoặc nhôm)

Cabinet là bộ khung chứa các module LED, card nhận và nguồn điện.
Vỏ có thể làm từ nhôm, thép hoặc nhựa composite, tùy ứng dụng.

Chức năng:

• Bảo vệ linh kiện khỏi bụi, ẩm, va đập.

• Dễ tháo lắp và bảo trì.

• Giúp sắp xếp module LED thành màn hình lớn, ghép nối chính xác.

Kích thước thông dụng:

• 640x640mm, 960x960mm, 500x500mm (loại nhẹ cho sân khấu).

3.7. Bộ quạt làm mát / hệ thống tản nhiệt

Khi hoạt động liên tục, module LED và nguồn điện sinh nhiệt.
Bộ quạt làm mát giúp giữ nhiệt độ ổn định, tránh cháy nổ hoặc giảm tuổi thọ bóng LED.

Một số màn LED hiện đại tích hợp tản nhiệt nhôm hoặc hệ thống điều khiển nhiệt tự động.

3.8. Phần mềm điều khiển và lập trình

Hầu hết màn hình LED hiện nay sử dụng phần mềm chuyên dụng để điều khiển hiển thị.

Một số phần mềm phổ biến:

• NovaLCT, LEDSet, HDPlayer, LEDStudio, ColorLight.

Phần mềm cho phép:

• Lập trình chạy chữ, video, hiệu ứng.

• Cài đặt độ sáng, màu, tốc độ chuyển cảnh.

• Kết nối nhiều màn hình cùng lúc qua mạng LAN/Wi-Fi.

4. Nguyên lý hoạt động của màn hình LED

1. Nguồn phát tín hiệu (máy tính, camera, USB) → gửi dữ liệu video đến bộ xử lý hình ảnh (Video Processor).

2. Bộ xử lý truyền tín hiệu đến card phát (Sending Card).

3. Card phát gửi dữ liệu đến các card nhận (Receiving Card) trong từng module LED.

4. Module LED hiển thị hình ảnh theo tín hiệu được xử lý.

5. Hệ thống quạt làm mát hoạt động liên tục để đảm bảo nhiệt độ ổn định.

Mọi quá trình được điều khiển và đồng bộ tự động qua phần mềm chuyên dụng.

5. Một số phụ kiện bổ sung tùy theo ứng dụng

Tùy từng loại màn hình LED (sân khấu, quảng cáo, trong nhà, ngoài trời), có thể cần thêm các phụ kiện sau:

6. Ứng dụng phổ biến của màn hình LED

• Sân khấu ca nhạc, sự kiện, hội nghị, tiệc cưới.

• Trung tâm thương mại, showroom, siêu thị.

• Bảng quảng cáo ngoài trời, pano điện tử.

• Phòng họp, hội trường, nhà thờ, trường học.

• Bảng điện tử hiển thị thông tin, giá chứng khoán, nhà ga, sân bay

xem thêm tại https://vietstage.com/vi/man-hinh-led.html

7. Lời khuyên khi lựa chọn và lắp đặt màn hình LED

• Chọn module LED chất lượng cao, có chứng nhận CE, RoHS.

• Dùng nguồn và card điều khiển chính hãng, tránh hàng kém chất lượng.

• Bố trí quạt gió, tản nhiệt và nguồn điện phù hợp công suất.

• Lắp đặt bởi đơn vị chuyên nghiệp có kinh nghiệm thi công LED sân khấu.

• Bảo trì định kỳ 3–6 tháng/lần để đảm bảo hoạt động ổn định.
